Vektor 70

B
класс
70
мм
ширина
5
камер
Основные отличия профиля
Безупречная белизна
Профиль класса B
Экономия на отоплении до 77%
Оптимальное решение
Прочность в 2 раза выше нормативной
5 камер
Дополнительные камеры обеспечивают повышенную звукоизоляцию
Стеклопакет до 40 мм
Позволяет улучшить тепло- и звукоизоляцию, применить бронированное стекло
Дополнительные перегородки и выступы
Позволяют увеличить прочность и повысить теплосопротивление
Фурнитурный паз 13 мм
Позволяет установить противовзломную фурнитуру
Описание и характеристики
  • Количество камер 5
  • Монтажная ширина 70 мм
  • Толщина стеклопакета 24, 32, 40 мм
  • Толщина лицевых стенок 2,5 мм
  • Средние значения разрушающих нагрузок 5000-5800 Н
  • Морозостойкость -50…+50 °С
  • Энергоэффективность 0,791 м² °С/Вт
  • Сопротивление теплопередаче по ГОСТ 4 тип
  • Удаление фурнитурного паза 13 мм
  • Противовзломная фурнитура Да
  • Исполнение Белое
  • Окрашенный в массе Нет
  • Цвет уплотнения Черный, серый
  • Материал уплотнения ТРV
  • Долговечность 40 лет
  • Профильная система
    Пятикамерные профили шириной 70 мм
    Различные формы штапика: прямой, скошенный, фигурный
    Толщина наружной профильной стенки 2,5 мм
    Толщина внутренних стенок 2 мм
    Классический контур
    Ширина сочетания рама-створка в световом проёме от 112 мм
  • Функциональность
    Профиль Vektor 70 создан специально для регионов с климатическими нагрузками в диапазоне от -55 до +60°С. Стальное армирование в профиле образует так называемый «мостик холода», из-за которого возникают теплопотери так как теплопроводность металла выше, чем у пластика. Стальное армирование в профиле Vektor отделено от внешней и внутренней лицевых стенок двумя камерами с каждой стороны, что устраняет вероятность образования мостика холода и тем самым увеличивает общий коэффициент сопротивления теплопроводности
  • Сфера применения
    Профильная система Vektor 70 предназначена для жилых и офисных помещений, а также для светопрозрачных конструкций с умеренной ветровой нагрузкой
  • Окраска и ламинация
    Профили системы Vektor 70 выпускаются в классическом белом цвете.

BIM (Building Information Modeling или Building Information Model) — информационное моделирование здания или информационная модель здания.

Информационное моделирование здания — это подход к возведению, оснащению, обеспечению эксплуатации и ремонту здания (к управлению жизненным циклом объекта), который предполагает сбор и комплексную обработку в процессе проектирования всей архитектурно-конструкторской, технологической, экономической и иной информации о здании со всеми её взаимосвязями и зависимостями, когда здание и всё, что имеет к нему отношение, рассматриваются как единый объект.

Трёхмерная модель здания, либо другого строительного объекта, связанная с информационной базой данных, в которой каждому элементу модели можно присвоить дополнительные атрибуты. Особенность такого подхода заключается в том, что строительный объект проектируется фактически как единое целое. И изменение какого-либо одного из его параметров влечёт за собой автоматическое изменение остальных связанных с ним параметров и объектов, вплоть до чертежей, визуализаций, спецификаций и календарного графика.

Компания «Грайн» разместила цифровые 3D модели популярных оконных и балконных конструкций из профильных систем Grain и Nordprof в открытом доступе для бесплатного скачивания на площадке BIMLib

BIMLIB — это библиотека бесплатного BIM-контента. Файлы с каталогом типоразмеров, доступных к скачиванию в библиотеке, могут интегрироваться с разными платформами.

Все информационные модели оборудования можно подбирать с учетом закладываемых параметров объекта. В системе сразу заложены характеристики оконных и дверных конструкций, а также предельно допустимые размеры. Это позволяет, не обладая глубокими знаниями профильных систем, легко выполнять проектировочные работы.

Подходит для проектировщиков, архитекторов и проектных организаций.

На официальном сайте компании представлены пошаговые видеоинструкции по работе с библиотеками 3D моделей окон. Вся информация представлена бесплатно как для партнеров и дилеров, так и для проектировщиков.

Варианты окраски и ламинации
Классический белый
Фурнитура
Противовзломная фурнитура
Стеклопакеты (бронированные, тонированные, зеркальные)
Возможность установки фурнитуры любого производителя
Более 20 вариантов ручек разного стиля и цвета
Замок от детей
Москитные сетки
Решения для реализации любых проектов
Импост усиленный
Артикул
V-570.02.04

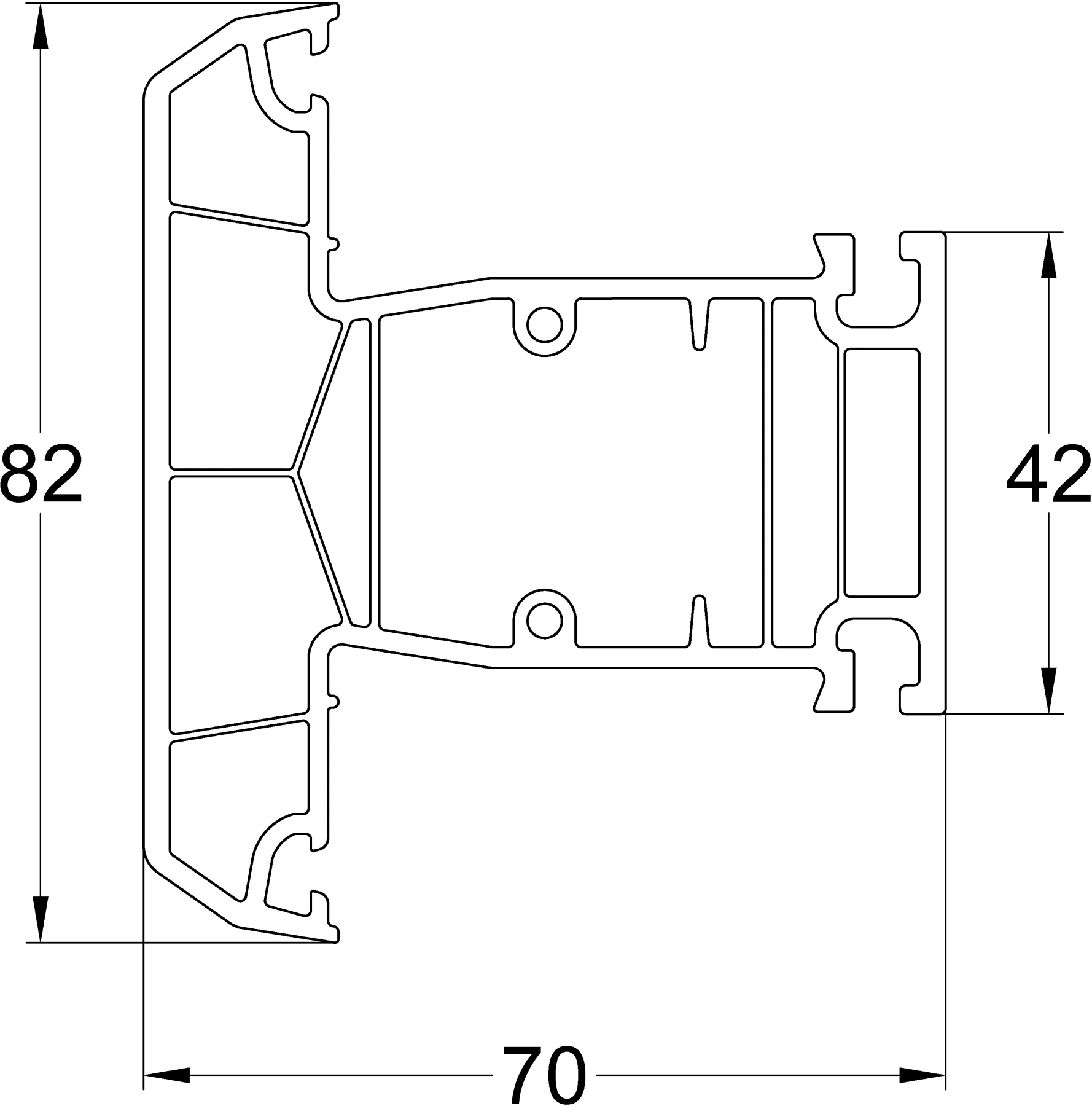

Импост
Артикул
V-570.02

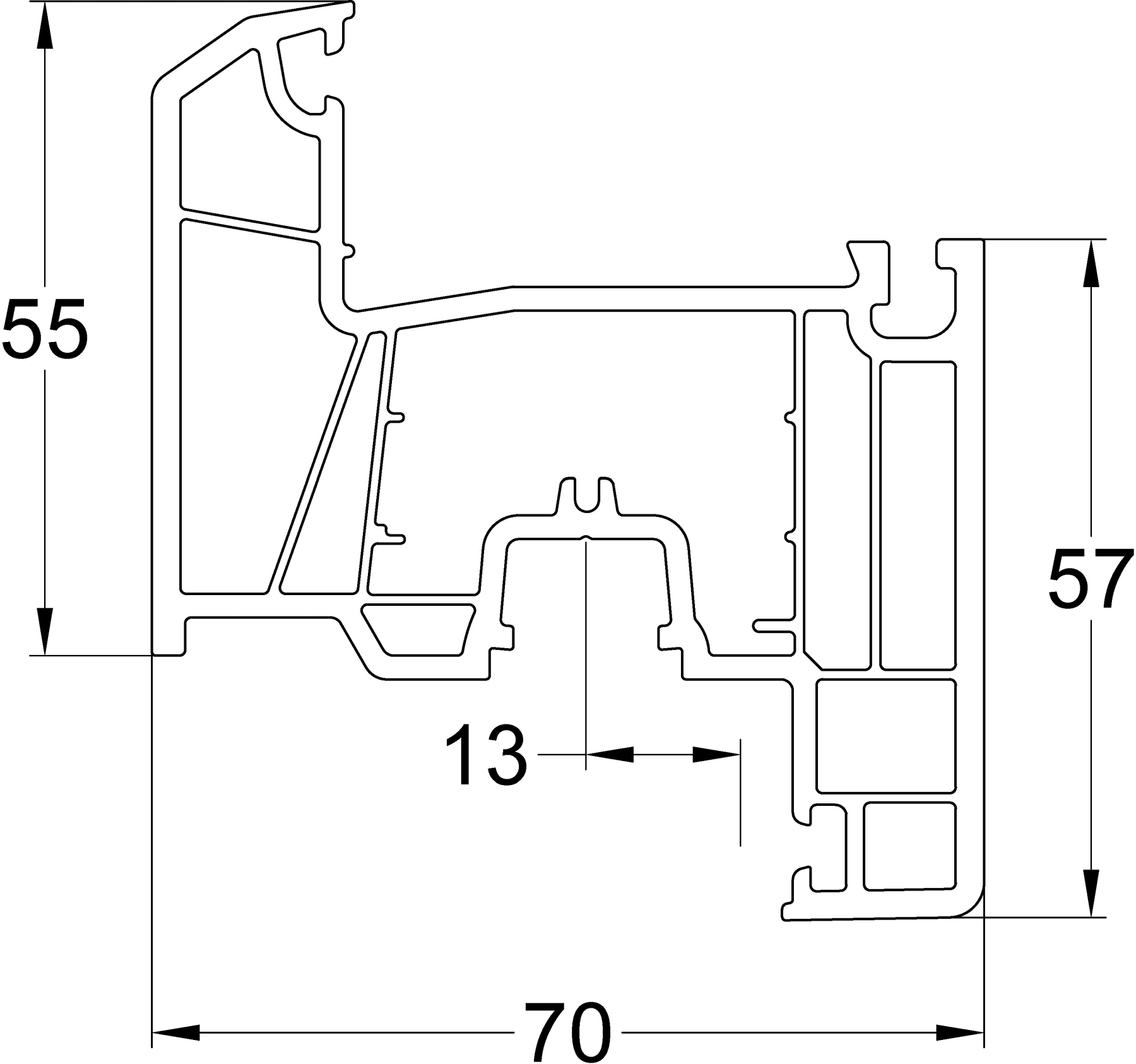

Створка
Артикул
V-570.03

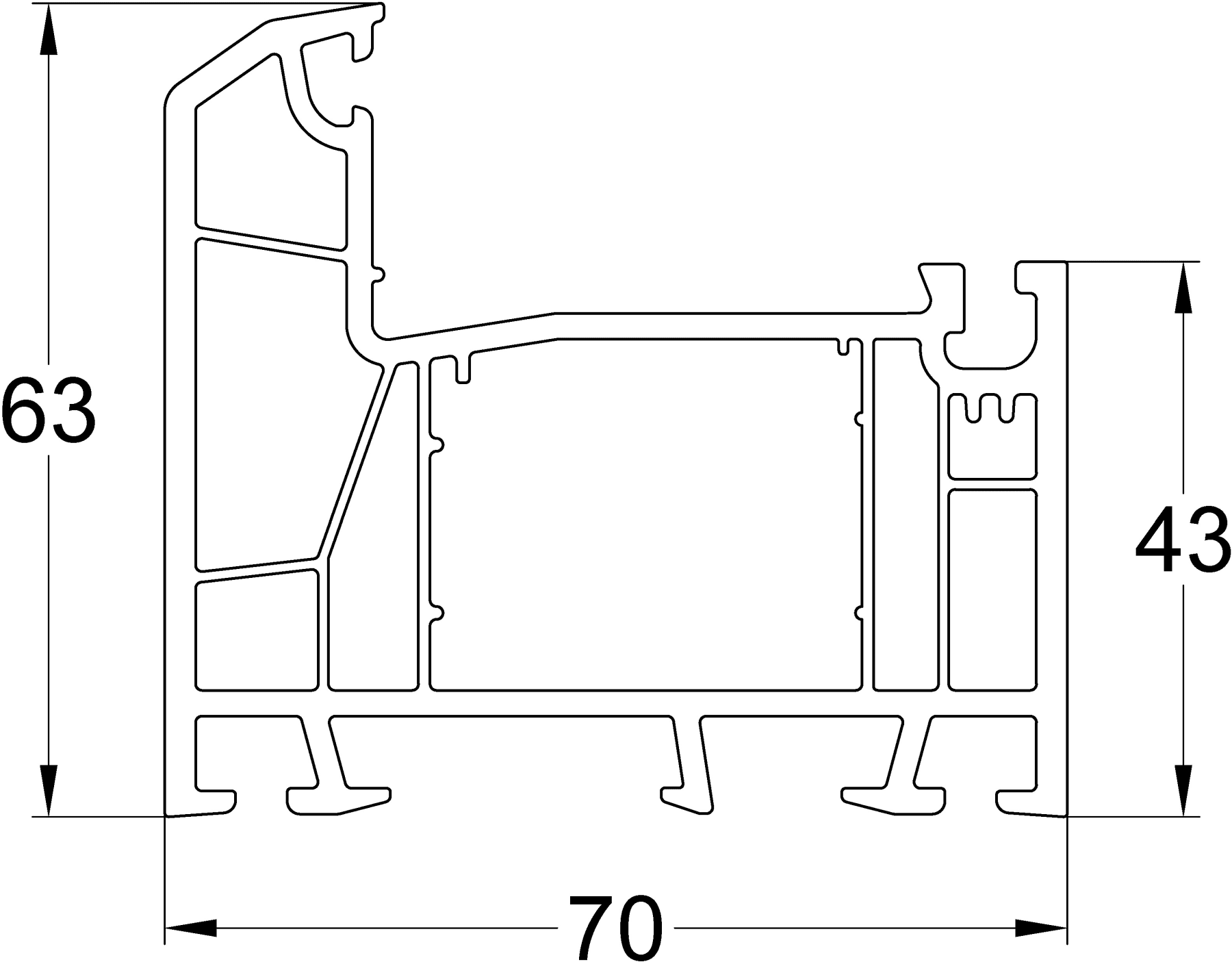

Коробка
Артикул
V-570.01
Штульп 70 мм (паз 13)
Артикул
S-570.28
Эркерный адаптер 70
Артикул
S-570.24
Эркерная труба 70
Артикул
S-570.23
Расширитель 70 (30 мм)
Артикул
S-570.21
Соединитель угловой 70
Артикул
S-570.22
Подставочный профиль 47.3/30 мм
Артикул
S-570.19
Расширитель 70 (60 мм)
Артикул
S-570.20
Статический элемент 70
Артикул
S-570.26
Подставочный профиль 32/30 мм
Артикул
S-552.27
Соединитель рама-рама 70
Артикул
S-570.16
Подоконный профиль
Артикул
S-552.19
Подставочный профиль 30/18 мм
Артикул
S-552.18
Штапик 32 мм
Артикул
S-552.11
Штапик 24 мм
Артикул
S-570.04
Штапик 32 мм
Артикул
S-552.05
Штапик фигурный 24 мм
Артикул
S-552.10
Штапик 24 мм
Артикул
S-552.06
Уплотнитель
Артикул
TPE
Уплотнитель
Артикул
255
Уплотнитель
Артикул
228
Уплотнитель
Артикул
229
Армирующий профиль
Артикул
604
Армирующий профиль
Артикул
203
Армирующий профиль
Артикул
207
Соединитель импоста ТЭП
Артикул
УП-380-ТЭП
Соединитель импоста (стекло-композит)
Артикул
V570.02 РА
Соединитель импоста (металл)
Артикул
V570.02
