Инновации в оконной герметизации: как соединительный угол УУ776 меняет технологию сборки оконных конструкций

В современном строительном сегменте светопрозрачные конструкции уже давно перестали быть просто «защитой от ветра и дождя». Требования к энергоэффективности, шумоизоляции и долговечности оконных блоков растут с каждым годом. Одним из ключевых факторов, определяющих физико-механические и эксплуатационные характеристики современного окна, является система уплотнения, а именно — правильная организация и герметизация контуров.

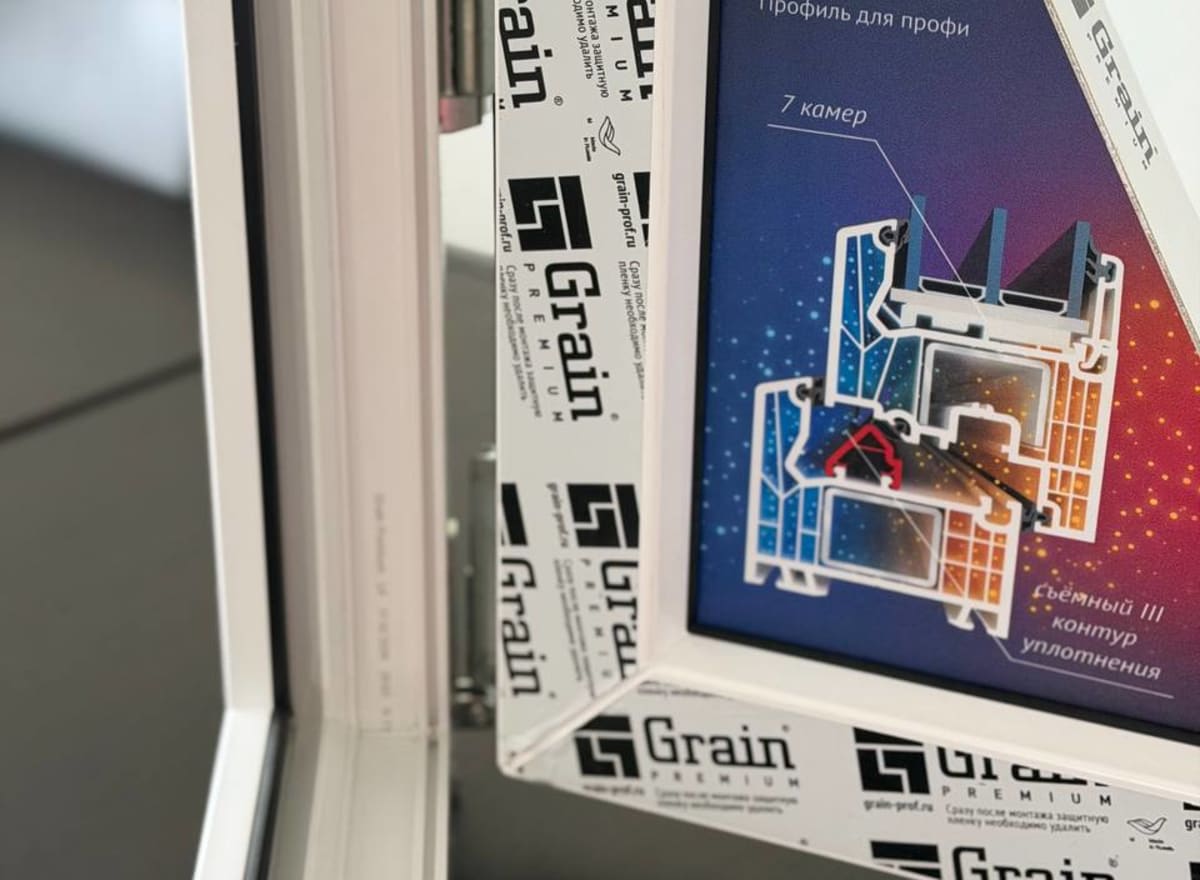

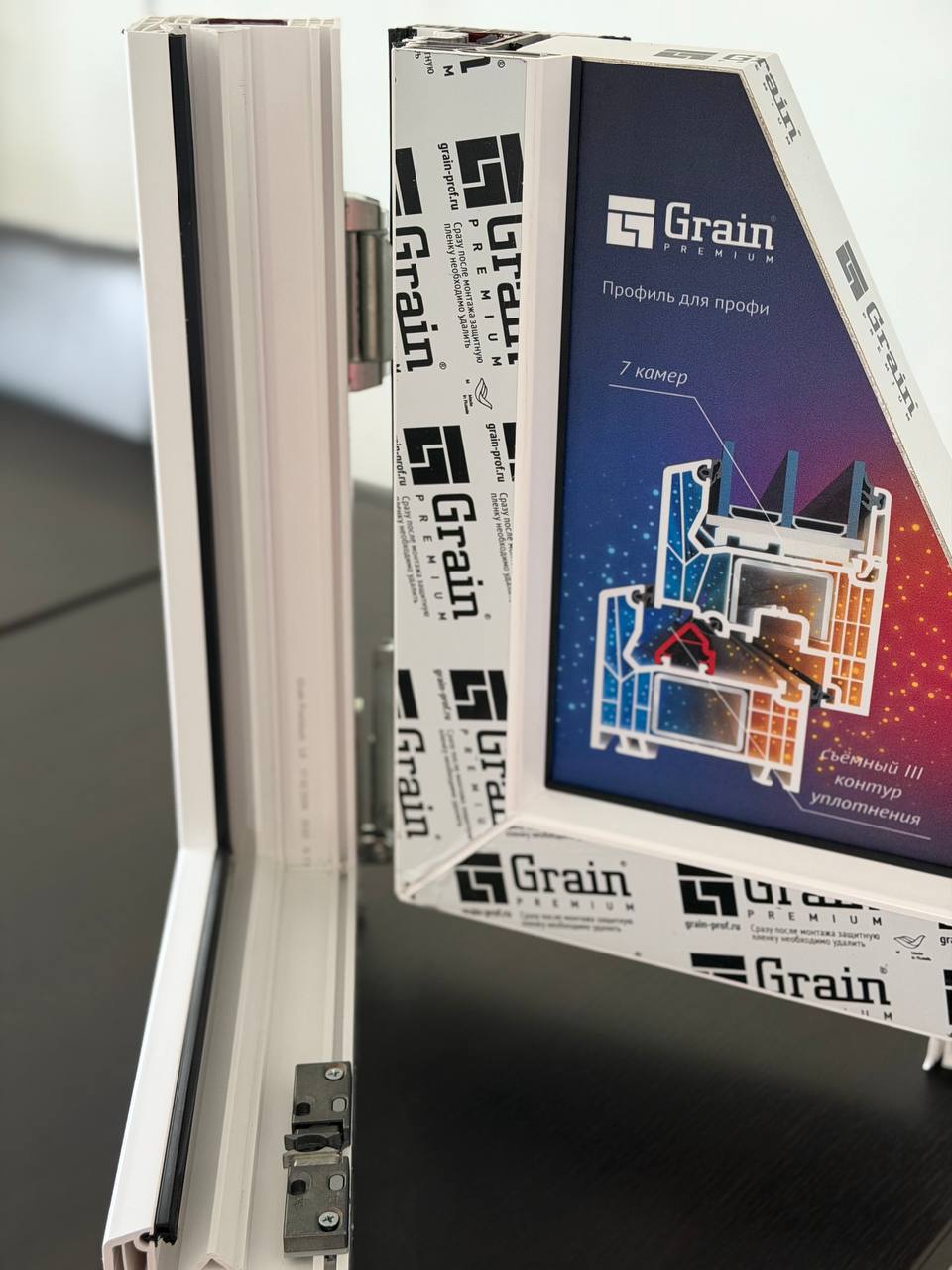

Профильная система Grain Premium7.76 задает новые стандарты в сегменте премиальных светопрозрачных конструкций. По умолчанию створка данной системы оснащается предварительно установленным средним контуром уплотнения (так называемым III контуром). Однако внедрение высокоэффективных решений часто упирается в технологические сложности на этапе производства и монтажа.

Специально для решения этой задачи инженерами был разработан инновационный угол уплотнительный УУ776, изготовленный из высокотехнологичного термоэластопласта (ТЭП) белого цвета. Это небольшое комплектующее изделие кардинально меняет экономику производства, упрощает сборку и гарантирует безупречную герметичность оконного блока.

Зачем оконной системе средний контур уплотнения?

Чтобы оценить важность детали УУ776, необходимо сначала понять роль среднего контура герметизации в современных профильных системах.

Традиционные оконные блоки чаще всего оснащаются двумя контурами уплотнения: внешним (на раме) и внутренним (на створке). В обычных условиях этого достаточно, но при экстремальных ветровых нагрузках, сильных перепадах температур или высоких требованиях к звукоизоляции двухконтурная система начинает уступать.

Средний контур уплотнения выполняет сразу несколько критически важных функций:

1. Разделение фальцевого пространства на две камеры: сухую (внутреннюю) и влажную (наружную). Это предотвращает попадание дождевой воды и конденсата к фурнитурным элементам, защищая их от коррозии и существенно продлевая срок службы всей фурнитурной обвязки.
2. Повышение сопротивления теплопередаче: создание дополнительной замкнутой воздушной камеры снижает конвективный теплообмен внутри профиля.
3. Улучшение звукоизоляции: дополнительный барьер гасит низкочастотные и высокочастотные шумы со стороны улицы.
4. Защита от ветрового продувания: упругое сжатие полноценного камерного уплотнителя в сочетании с ответной частью — прижимным профилем — обеспечивает максимальную плотность прилегания по всему периметру.

В системе Grain Premium7.76 средний контур продуман до мелочей, однако его практическая реализация на цеховом производстве ранее требовала высоких трудозатрат.

Технологические «боли» оконного производства при сварке и стыковке

При традиционной сборке ПВХ-конструкций со средним контуром производители сталкиваются с рядом существенных физико-механических и технологических проблем:

Проблема №1: Удаление облоя и сварного грата

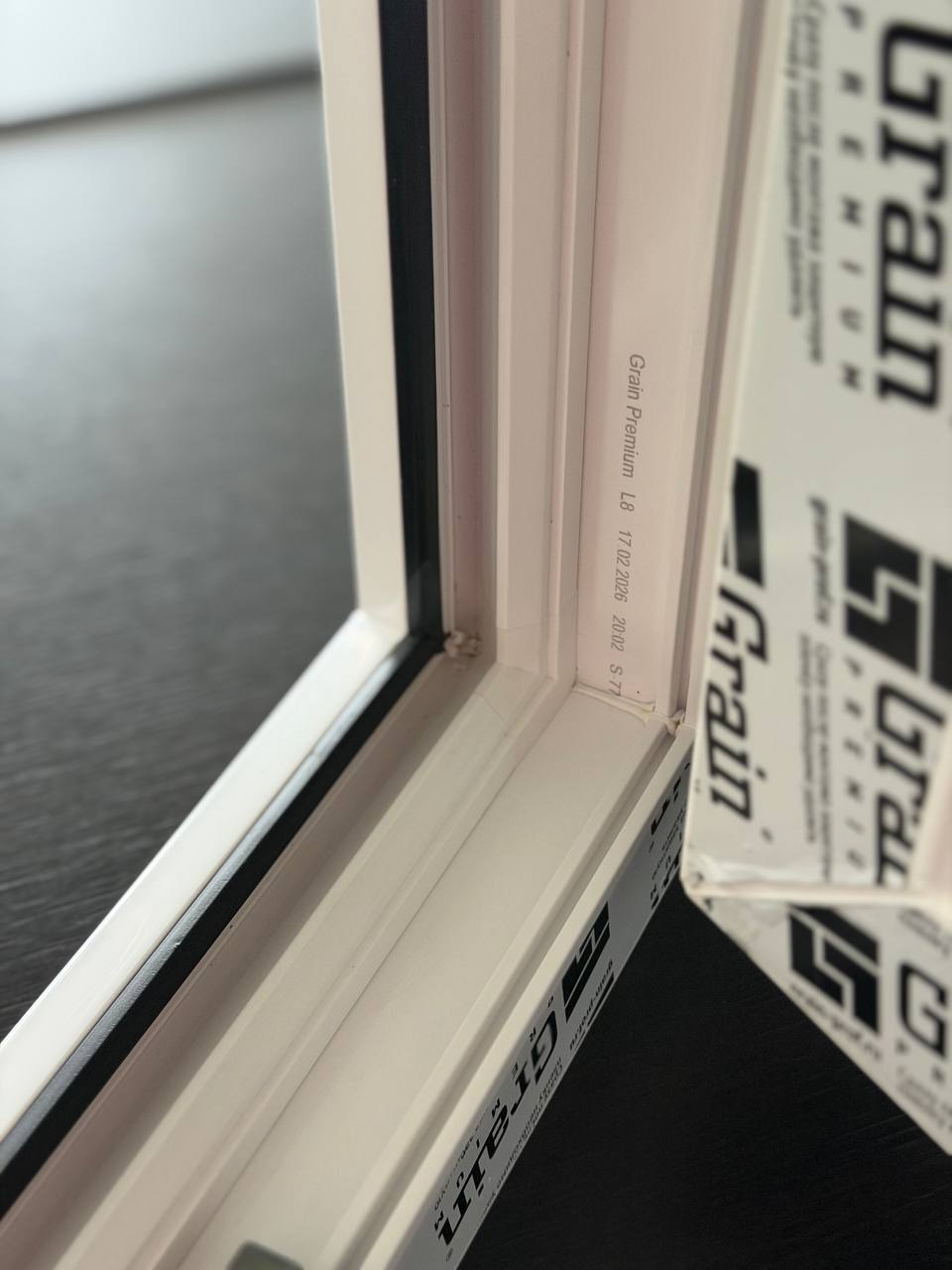

При угловой сварке ПВХ-профилей расплавленный жесткий пластик выдавливается наружу, образуя сварной шов (грат или облой). Чтобы установить уплотнитель или прижимной профиль, этот грат в углах необходимо тщательно зачищать вручную или на специальных фрезерных станках. Это требует дополнительных человеко-часов, снижает скорость работы линии и увеличивает риск брака из-за человеческого фактора.

Проблема №2: Сложность торцевого раскроя

Чтобы состыковать прижимной профиль или уплотнитель под углом 45 градусов, требуется идеальная точность нарезки. Малейшее отклонение в полмиллиметра приводит к образованию микрощелей в углах, через которые сквозит и проникает влага.

Проблема №3: Миграция жесткого ПВХ и деформация материала

В процессе термической сварки профиля происходит так называемая миграция жесткого ПВХ в зону контакта с уплотнителем. Материал уплотнителя, в угловой зоне, теряет свою эластичность. В результате наиболее уязвимым местом всей конструкции становится именно угол среднего контура уплотнения — место, где чаще всего и возникают протечки и продувания.

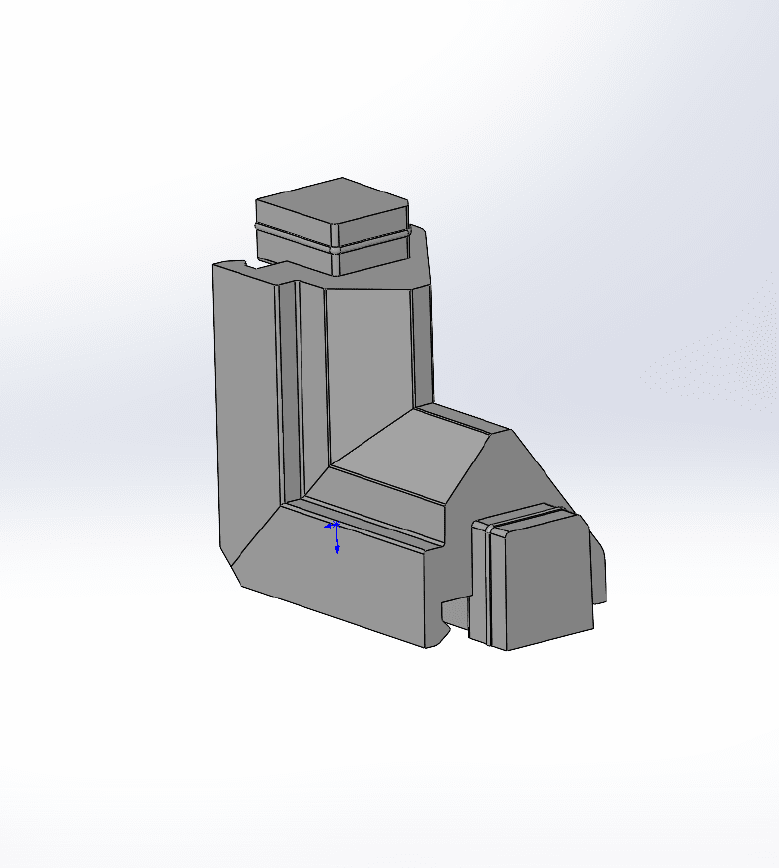

Решение от Grain: Конструктив и свойства уголка УУ776

Для устранения описанных барьеров и повышения общей технологичности процесса был создан специализированный угол уплотнительный УУ776.

[ Полноценный камерный уплотнитель ]

                  │

                  ▼

         ┌─────────────────┐

         │ Уголок УУ776   │ ◄── Материал: ТЭП (Термоэластопласт)

         └─────────────────┘      • Прямой раскрой прижимного профиля

                  │               • Компенсация миграции ПВХ

                  ▼               • Без операций зачистки облоя

[ Идеальная герметичность угла ]

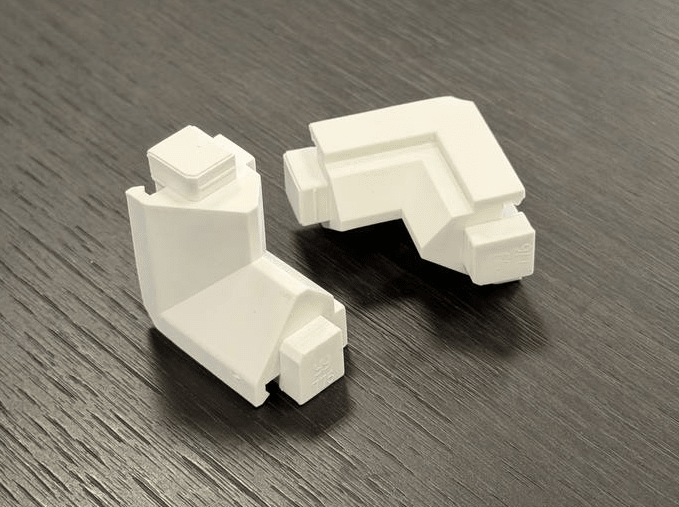

Высокотехнологичный материал: Термоэластопласт (ТЭП / TPE)

Уголок изготавливается из современнейшего полимерного материала — термоэластопласта. ТЭП сочетает в себе лучшие свойства эластомеров (высокую эластичность, упругость при отрицательных температурах, устойчивость к УФ-излучению и озоновому старению) и термопластов (высокая прочность и геометрическая стабильность).

Основные свойства ТЭП-уголка УУ776:

• Остаточная деформация близка к нулю: после сжатия створкой угол мгновенно восстанавливает первоначальную форму.
• Широкий температурный диапазон эксплуатации: от -40 °C до +80 °C без потери эластичности и растрескивания.
• Химическая инертность: устойчивость к воздействию моющих средств, масел и атмосферных осадков.

Ключевые преимущества решения УУ776 для производства и монтажа

Применение уплотнительного уголка УУ776 решает комплекс задач на всех этапах жизни оконной конструкции — от цеха до объекта заказчика.

1. Переход на прямой раскрой прижимного профиля

Благодаря геометрии уголка исчезает необходимость сложной усовой подрезки (под 45°) прижимного профиля. Теперь профиль нарезается под прямым углом (90°). Это ускоряет операцию раскроя, снижает износ пильных дисков и сводит к нулю вероятность ошибки оператора.

2. Исключение дополнительных ручных операций

Поскольку УУ776 перекрывает и компенсирует зону сварного шва, отпадает необходимость в трудоемких операциях по выборке, шлифовке и ручной зачистке облоя в углах. Это оптимизирует цикл сборки одной створки на несколько минут, что в масштабах завода дает колоссальный прирост производительности.

3. Компенсация миграции жесткого ПВХ

Конструкция и применяемый материал УУ776 спроектирована таким образом, что влияние миграции жесткого пластика полностью нейтрализуется: уплотнение в углу остается мягким, упругим и герметичным на протяжении всего срока службы изделия.

Уникальная особенность системы Grain Premium7.76 с уголком УУ776 — сохранение возможности установки или замены среднего контура непосредственно на уже смонтированном объекте.

Если заказчик изначально отказался от среднего контура, а затем решит апгрейдить свои окна (например, при въезде в квартиру у шумной магистрали), сервисному специалисту не придется демонтировать окно или створку. Уголок УУ776 и средний контур легко монтируются по месту быстро и без специального стационарного оборудования.

Вывод

Разработка угла уплотнительного УУ776 для профильной системы Grain Premium7.76 — это яркий пример того, как грамотное инженерное микро-решение снимает макро-проблемы всей цепочки: от завода-производителя до конечного потребителя.

Для оконных заводов УУ776 означает снижение себестоимости сборки, уменьшение процента брака и рост производительности цеха. Для дилеров и монтажников — это удобство сервиса и возможность предлагать клиентам гибкий апгрейд окон. Для конечного покупателя — гарантированное тепло, тишина и долговечность оконных блоков без сквозняков даже в самых суровых климатических условиях.
